Visualisierungen für Energie- und Infrastrukturprojekte

Der Kern­un­ter­schied liegt nicht in der Bild­äs­the­tik, son­dern in der Metho­dik.

Wir arbei­ten nicht aus abs­tra­hier­ten Ent­wurfs­mo­del­len, son­dern aus:

• amt­li­chen Geo­da­ten (Gelän­de, Umge­bung, Struk­tu­ren),

• geo­re­fe­ren­zier­ter 3D-Kon­struk­ti­on der rea­len Pro­jekt­pla­nung,

• defi­nier­ten Sicht­ach­sen und rea­len Augen­hö­hen.

Ziel ist nicht ein schö­nes Bild, son­dern eine prüf­ba­re räum­li­che Aus­sa­ge:
Was sieht man von wo – und was eben nicht.

Des­halb sind unse­re Visua­li­sie­run­gen in der Regel:

• schnel­ler ver­füg­bar als klas­si­sche Inge­nieur-Over­head-Pro­zes­se,

• deut­lich wirt­schaft­li­cher,

• und gleich­zei­tig argu­men­ta­tiv belast­ba­rer als rein illus­tra­ti­ve Ren­de­rings.

Die Genau­ig­keit hängt von der Daten­la­ge ab. Typisch sind bei unse­ren Pro­jek­ten:

• Lage­ge­nau­ig­keit im Bereich ca. 25–50 cm (daten- und pro­jekt­ab­hän­gig),

• rea­lis­ti­sche Gelän­de­struk­tu­ren und Hori­zont­mo­del­le,

• kor­rekt pro­por­tio­nier­te Bau­kör­per und Höhen­ent­wick­lun­gen.

Wir model­lie­ren den Kern­um­griff in der Regel aus hoch­auf­lö­sen­den DGM/­DOM-Daten (typisch ca. 4 × 4 km) und ergän­zen den wei­te­ren Hori­zont­be­reich aus DGM30-Daten (typisch ca. 16 × 16 km).

Damit las­sen sich sowohl nahe Wir­kun­gen als auch Fern­wir­kun­gen rea­lis­tisch ein­schät­zen.

Die fünf Stu­fen bil­den kei­ne „Schön­heits­lei­ter“, son­dern eine
Eska­la­ti­on der Prüf‑, Ver­mitt­lungs- und Nach­weis­fä­hig­keit:

BASIC
Maß­stabs- und Sicht­prü­fun­gen auf Geo­da­ten­ba­sis (DGM / DOM) ohne zusätz­li­che Gebäu­de­mo­del­le.
→ für frü­he Pro­jekt­pha­sen, Vari­an­ten und inter­ne Bewer­tun­gen.

BASIC+
Ergänzt um model­lier­te gro­ße Vege­ta­ti­on und wei­ße LOD-2-Gebäu­de, wodurch Sied­lungs­rän­der, Dach­for­men und Höhen­be­zü­ge bes­ser les­bar wer­den.
→ für kom­mu­na­le Abstim­mun­gen und frü­he Bür­ger­dia­lo­ge.

PREMIUM
Ergänzt die vor­han­de­nen LOD-2-Gebäu­de um far­bi­ge Dach­flä­chen sowie rea­lis­ti­sche Ober­flä­chen im Sicht­feld. Orte und Maß­stä­be wer­den intui­tiv ver­ständ­li­cher.
→ für Ent­schei­dungs­run­den, Bür­ger­dia­lo­ge und Pro­jekt­kom­mu­ni­ka­ti­on.

PREMIUM+
Zusätz­li­che Detail­struk­tu­ren und fei­ne­re 3D-Ele­men­te im Nah- und Mit­tel­grund erhö­hen die räum­li­che Glaub­wür­dig­keit deut­lich
→ für sen­si­ble Dia­log­si­tua­tio­nen, öffent­li­che Prä­sen­ta­tio­nen und Pro­jekt­web­sites.

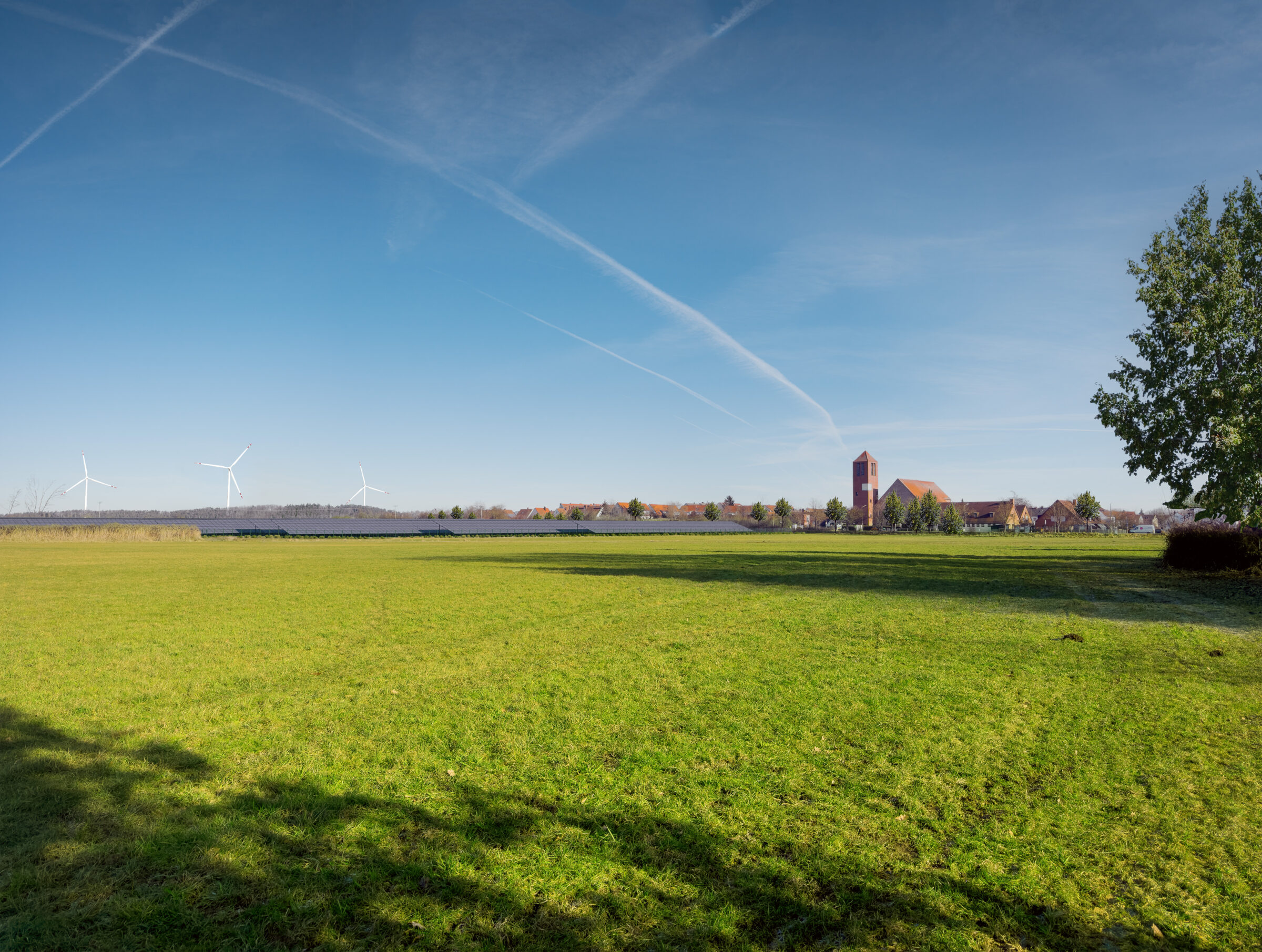

• FOTO+
Exakt kame­ra­ge­match­te Foto­mon­ta­gen rea­ler Stand­punk­te zur belast­ba­ren Sicht­bar­keits- bzw. Nicht-Sicht­bar­keits­dar­stel­lung.
→ für kon­kre­te Stand­ort­dis­kus­sio­nen und Geneh­mi­gungs­pro­zes­se.

Alle Stu­fen blei­ben maß­stabs­ge­treu und geo­da­ten­ba­siert – sie unter­schei­den sich dar­in, wie weit sie von der rei­nen Sicht­prü­fung hin zur Kom­mu­ni­ka­ti­ons- und Nach­weis­grund­la­ge füh­ren.

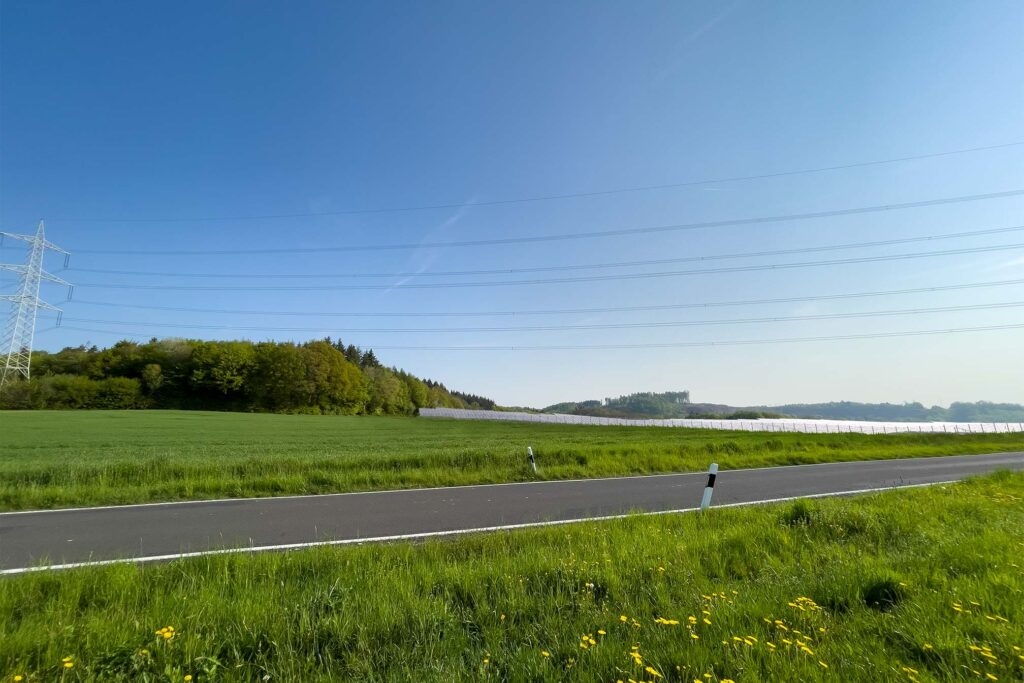

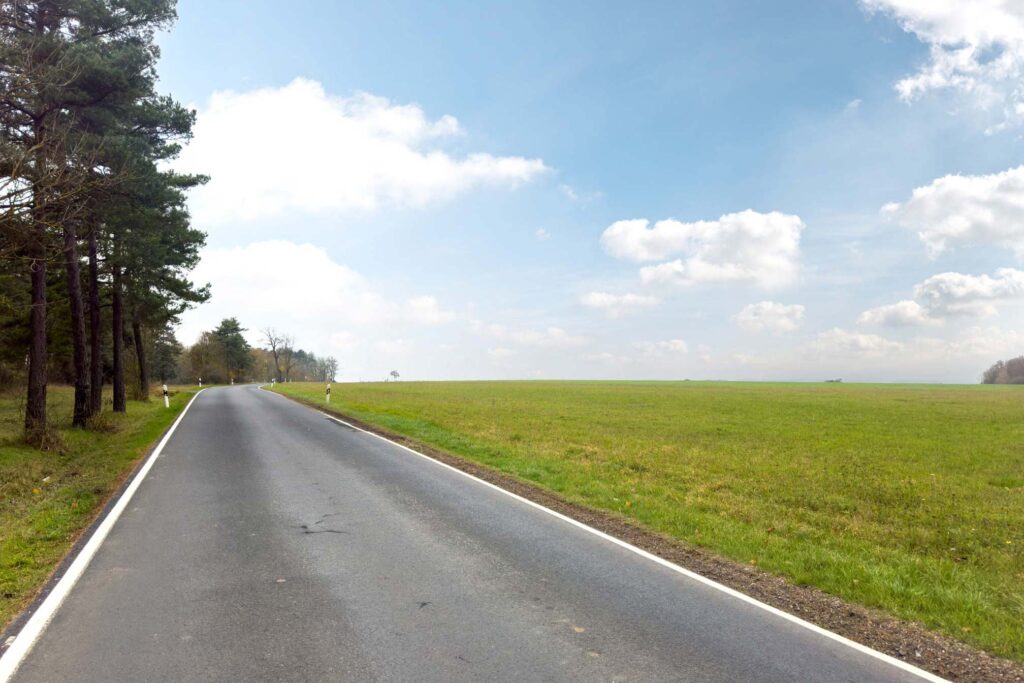

Genau das, was in vie­len Pro­jek­ten der rea­le Fall ist:
Topo­gra­fie, Ent­fer­nun­gen, Wald­rän­der, Gelän­de­kan­ten und Bebau­ung schir­men Pro­jek­te stär­ker ab, als Lage­plä­ne ver­mu­ten las­sen.

Unse­re Visua­li­sie­run­gen und Foto­mon­ta­gen machen die­se Effek­te sicht­bar – und bele­gen sie.

Wenn ein Pro­jekt aus einem Stand­punkt kaum oder gar nicht wahr­nehm­bar ist, dann ist das kein Schei­tern der Visua­li­sie­rung, son­dern ihr eigent­li­ches Ergeb­nis:

👉 ein geo­da­ten­ba­sier­ter Nach­weis, dass rea­le Sicht­be­ein­träch­ti­gun­gen gering oder nicht vor­han­den sind.

Ja. In allen Stu­fen model­lie­ren wir Begleit­grün und Sicht­schutz rea­lis­tisch – inklu­si­ve unbe­laub­tem Zustand.

Zusätz­lich kön­nen wir (optio­nal bei PREMIUM und PREMIUM+, außer bei FOTO+):

• Vari­an­ten ohne Begrü­nung an gro­ßen Büschen und Bäu­men,

• Winter‑, Herbst- oder Schnee-Sze­na­ri­en,

• sowie unter­schied­li­che Ent­wick­lungs­zu­stän­de abbil­den.

Damit las­sen sich genau die Situa­tio­nen dar­stel­len, die in Ein­wen­dungs- und Bewer­tungs­pro­zes­sen tat­säch­lich rele­vant sind.

Typi­scher Ablauf:

1. Sich­tung der Pro­jekt­pla­nung und Stand­ort­da­ten (von Ihnen reicht als Daten­satz in der Regel der Bele­gungs­plan und die Infos zu Modu­len / WEA / Spei­cher)

2. Fest­le­gung rele­van­ter Sicht­ach­sen und Fra­ge­stel­lun­gen

3. Auf­bau des geo­re­fe­ren­zier­ten 3D-Modells

4. Live-Video­call zur Per­spek­tiv­ab­stim­mung (i.d.R. nach 3–4 Werk­ta­gen); außer bei FOTO+

5. Lie­fe­rung des  1. Vor­ab­zugs (i.d.R. inner­halb von 5–6 Werk­ta­gen)

6. Abstim­mung mit Ihnen und 2. Vor­ab­zug – danach

7. Fina­li­sie­rung der Visua­li­sie­run­gen / Foto­mon­ta­gen

Der Pro­zess ist bewusst schlank, pla­nungs­kom­pa­ti­bel und ite­ra­tiv ange­legt – damit Visua­li­sie­run­gen nicht „hin­ten dran“, son­dern aktiv im Pro­jekt­ver­lauf genutzt wer­den kön­nen.

Bei FOTO+ die­nen Fotos nicht nur als Bild­hin­ter­grund, son­dern als räum­li­che Mess- und Refe­renz­grund­la­ge.

Für belast­ba­re Foto­mon­ta­gen wer­den die Auf­nah­men nicht nur visu­ell, son­dern auch geo­me­trisch aus­ge­wer­tet. Neben hoher Auf­lö­sung sind des­halb kor­rek­te Meta­da­ten erfor­der­lich – ins­be­son­de­re zu Stand­ort, Höhe, Gerä­te­aus­rich­tung und Auf­nah­me­win­kel.

Die­se Infor­ma­tio­nen sind not­wen­dig, um die vir­tu­el­le Kame­ra exakt mit dem rea­len Stand­punkt abzu­glei­chen. Nur so kön­nen Pro­jekt­be­stand­tei­le maß­stabs­ge­treu, per­spek­ti­visch kor­rekt und lage­ge­nau in das Foto inte­griert wer­den.

Die Stan­dard-Kame­ra-Apps moder­ner Smart­phones spei­chern – ins­be­son­de­re bei RAW-Auf­nah­men – je nach Betriebs­sys­tem nicht immer alle dafür rele­van­ten Sen­sor­da­ten in ver­wert­ba­rer Form. Des­halb stel­len wir bei Auf­trags­er­tei­lung eine kur­ze, gerä­te­spe­zi­fi­sche Auf­nah­me­an­lei­tung zur Ver­fü­gung, bei Bedarf inklu­si­ve emp­foh­le­ner Apps und kla­rer Work­flows.

So stel­len wir sicher, dass aus den gelie­fer­ten Fotos kein illus­tra­ti­ves Bild, son­dern eine geo­da­ten­ba­sier­te, argu­men­ta­tiv belast­ba­re Foto­mon­ta­ge ent­steht.

Je nach End­ge­rät wer­den Blick­rich­tung und Kamera­nei­gung aus Sen­sor­da­ten rekon­stru­iert oder sepa­rat erfasst, da mobi­le Betriebs­sys­te­me nicht alle Kom­pass­in­for­ma­tio­nen direkt in den RAW-Meta­da­ten spei­chern.

Typisch u. a. für:

• Bür­ger­dia­lo­ge und Infor­ma­ti­ons­ver­an­stal­tun­gen

• Gesprä­che mit Kom­mu­nen, Ver­wal­tun­gen und Bür­ger­meis­tern

• inter­ne Ent­schei­dungs­run­den bei Pro­jekt­ent­wick­lern

• Vari­an­ten- und Lay­out­ver­glei­che

• Ein­wen­dungs­dis­kus­sio­nen

• pro­jekt­be­glei­ten­de Kom­mu­ni­ka­ti­on

• und bei FOTO+: stand­ort­be­zo­ge­ne Sicht­bar­keits­nach­wei­se

Unse­re Visua­li­sie­run­gen lie­gen in der Regel deut­lich unter den Kos­ten klas­si­scher Inge­nieur- oder Gut­ach­ter­leis­tun­gen – lie­fern jedoch den­noch maß­stabs­ge­treue, geo­da­ten­ba­sier­te Ergeb­nis­se, da wir mit spe­zia­li­sier­ten Geo­vi­sua­li­sie­rern arbei­ten (u. a. mit Hoch­schul­ab­schluss in Geo­vi­sua­li­sie­rung, Tech­ni­sche Hoch­schu­le Würz­burg-Schwein­furt) und unse­re Pro­zes­se kon­se­quent auf die­se Auf­ga­ben aus­ge­rich­tet sind.

Wir ver­bin­den damit fach­li­che Prä­zi­si­on mit schlan­ken Pro­duk­ti­ons­pro­zes­sen – ohne den Over­head klas­si­scher Pla­nungs­bü­ros.

Die Kos­ten wer­den pro­jekt­be­zo­gen kal­ku­liert, da sich Auf­wand und Umfang je nach Pro­jekt­pha­se, Land­schaft, gewähl­ter Stu­fe und Anzahl der Per­spek­ti­ven deut­lich unter­schei­den.

Als gro­be Ori­en­tie­rung:

• Geo­da­ten­ba­sier­te Ein­stiegs­vi­sua­li­sie­run­gen für frü­he Pro­jekt­pha­sen begin­nen typi­scher­wei­se im nied­ri­gen vier­stel­li­gen Bereich.
• Foto­rea­lis­ti­sche Visua­li­sie­run­gen und Kom­mu­ni­ka­ti­ons­dar­stel­lun­gen bewe­gen sich – je nach Umfang – im mitt­le­ren vier­stel­li­gen Bereich.
• Erst bei umfang­rei­che­ren Pro­jek­ten mit vier oder mehr Per­spek­ti­ven und ent­spre­chend hohem Detail­lie­rungs­grad wird in der Regel der fünf­stel­li­ge Bereich erreicht.

Ent­schei­dend ist nicht der Bild­typ, son­dern die Fra­ge:
Wel­che Aus­sa­ge soll belast­bar getrof­fen wer­den?

In einem kur­zen Vor­ge­spräch klä­ren wir Pro­jekt­pha­se, Ziel­grup­pe und Fra­ge­stel­lung und geben dar­auf­hin eine kla­re, nach­voll­zieh­ba­re Kos­ten­ein­schät­zung.
